FEUX TRICOLORES
ANALYSE FONCTIONNELLE
Table des matières :
2. Configuration matérielle du système
4. Analyse fonctionnelle du "Feux tricolores de croisement"
4.2.2. Fonction d'usage du " Feux tricolores de croisement "
4.3. Schéma fonctionnel de niveau
4.3.2. Schéma fonctionnel du " Feux tricolores de croisement "
4.4. Etude des milieux associés à l'O.T.
4.5. Schéma fonctionnel de degré 1
4.5.2. Schéma fonctionnel de degré 1 du "Feux tricolores de carrefour"
Un carrefour routier, devenu dangereux par l'accroissement constant du trafic urbain, doit être équipé d'un système à fonctionnement automatique permettant de réguler le débit de la circulation.
Connaissant l'indiscipline relative de l'usager, et surtout devant la nécessité d'enrayer le nombre d'accidents, il n'a pas été retenu la solution de signalisation muette (panneau « STOP » ou « BALISE TRIANGULAIRE »).
Seule l'installation de « FEUX TRICOLORES » doit permettre de résoudre ce problème.
Dans un premier temps, le fonctionnement des feux tricolores ne tiendra compte ni du trafic ni des piétons. Soit manuellement soit automatiquement à certaines heures du jour ou de la nuit, il sera possible de substituer au fonctionnement habituel un fonctionnement pour le trafic à faible densité.
Il existe deux modes de fonctionnement, selon l'importance du trafic routier :
• Mode « feux tricolores », pour un trafic normal ou intensif,
• Mode « feux oranges clignotants », pour un faible trafic.
L'étude suivante portera sur une maquette reproduisant quelques unes des fonctionnalités liées à la gestion d'un croisement par des feux tricolores.
La configuration matérielle permet de délimiter les frontières du système où évolue l'objet "Feux tricolores de croisement".
Le diagramme sagittal représente graphiquement les liaisons entre l'objet technique étudié et les parties qui l'entourent.
Il permet ainsi d'identifier la matière d'oeuvre sur laquelle l'objet technique agît.
Représentation .
Une matière d'œuvre peut être ___________________________________________.
La matière d'oeuvre sortante du "Feux tricolores de croisement" est : __________________.
La fonction d'usage traduit les actions que doit réaliser l'objet technique pour répondre au besoin et ainsi définir les fonctions présentes au sein de l'objet.
_________________________________________________________________________________________________________________________________________________________.

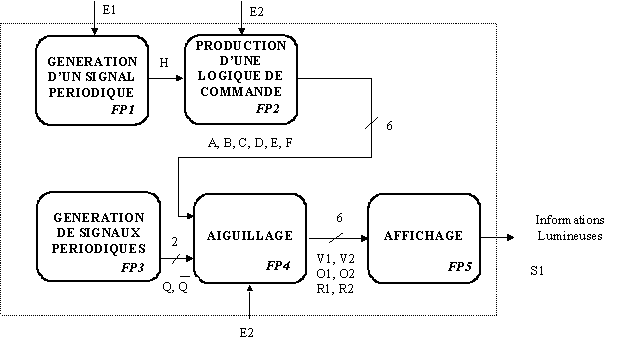

Le schéma fonctionnel de niveau 2 est la représentation graphique de la fonction d'usage de l'objet technique.
E1: Réglage de la durée du cycle de fonctionnement,
E2: Sélection du mode de fonctionnement (mode "feux tricolores" ou "feux oranges clignotants"),
S1: Informations lumineuses.
Le cahier des charges traduit les contraintes liées à l'objet technique. Elles émanent des contraintes imposées par le client et aussi par les industriels (contraintes de fabrication).
L'étude des milieux conditionne l'objet technique et impose des contraintes sur l'objet à concevoir.
Milieu humain :
Réglages simplifiés pour le technicien, qui sera sans qualification, de niveau bac pro, technicien (Bac + 2) ou ingénieur ?
Milieu économique :
Fabrication en moyenne série, maintenance simplifiée, plus petit coût de fabrication possible,
Utilisation de composants classiques, avec des secondes sources.
Milieu technique :
L'objet fonctionne sur le réseau électrique EDF 230V 50Hz,
Boîtier résistant aux intempéries :
IP 54 (protection contre la poussière et contre les éclaboussures d’eau),
Il existe 3 gammes de température :
commerciale : 0 / 70°C,
industrielle : -40 / + 85°C,
militaire : -55 / +125°C.
Le cahier des charges traduit les contraintes liées à l'objet technique. Elles émanent des contraintes imposées par le client et aussi par les industriels (contraintes de fabrication).
Le schéma de degré 1 traduit de manière graphique la fonction d'usage de l'objet technique en tenant compte des solutions techniques et technologiques retenues pour réaliser l'objet.
Définition des liaisons internes du schéma de degré 1.
E1: Action mécanique sur un potentiomètre (P401) permettant le réglage de la durée du cycle de fonctionnement.
H: Signal rectangulaire compatible TTL et dont la période TH est comprise entre 0 ,7 s et 4 s. Son rapport cyclique RCY est compris entre 55% et 92%.
représentation temporelle.
E2: Action mécanique permettant la remise à zéro de FP2 (et le passage du mode normal au mode orange clignotant).

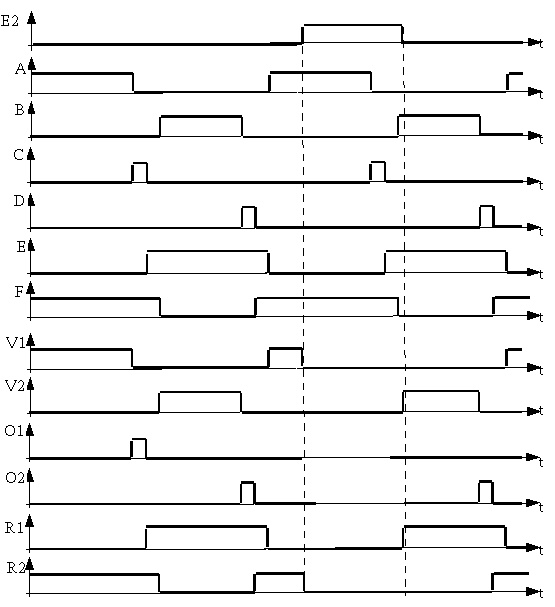

A, B, C, D, E et F: information Signaux électriques compatibles TTL décrivant le fonctionnement normal des feux.
représentation temporelle.
:

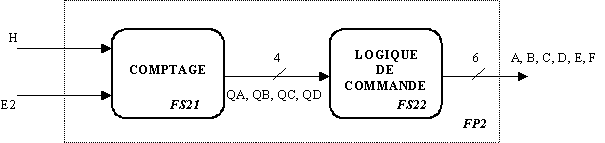

Signaux logiques complémentaires décrivant le fonctionnement des
feux clignotants.
Période T=1,4 s et RCY=50%.

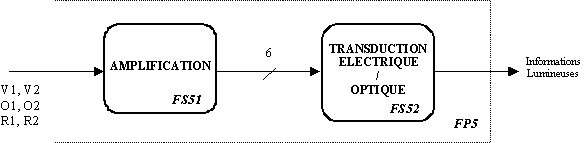

V1, V2, O1, O2, R1 et R2: Signaux logiques de commande des feux.

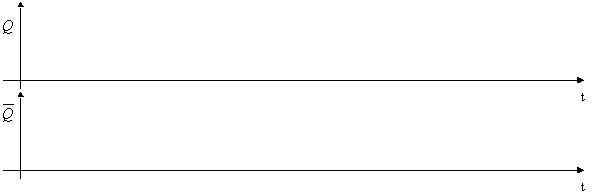

QA, QB, QC et QD :
