Le bus I²C (BUS I²C est une marque déposée par PHILIPS composants) constitue un moyen simple de relier (ou de mettre en réseau) des composants ou des sous-ensembles électroniques. Ce bus permet un échange bidirectionnel d'informations à une fréquence pouvant atteindre 100 Kbits/s. Il fonctionne selon le mode de transmission série et n'utilise que deux conducteurs actifs : SDA (pour Sérial DAta) et SCL (pour Sérial CLock).

Le lecteur désireux de mieux connaître les spécifications et la mise en œuvre du bus I²C trouvera dans l'ouvrage " Le Bus I²C " de Dominique PARET (Editions DUNOD) tous les renseignements souhaités sur ce sujet.

Précisons simplement quelques principes indispensables à la compréhension de la description de l'interface I²C placée dans les 8xC552.

Un émetteur est celui qui envoie les données alors que le récepteur les reçoit.

Le maître est le composant qui a initialisé la communication et qui produit du même coup le signal d'horloge.

L'esclave est le composant adressé par un maître. Un esclave peut émettre ou recevoir sous contrôle de l'horloge du maître.

Plus d'un maître peut tenter de prendre le contrôle du bus.

La notion d'arbitrage est la procédure qui permet d'accorder le bus à un seul maître à la fois.

Un maître peut devenir esclave et inversement.

Le transfert d'une donnée commence par une condition de départ (START : SDA passe de 1 à 0 et SCL = 1) le bus est alors occupé.

Le transfert d'une donnée se termine par une condition d'arrêt (STOP : SDA passe de 0 à 1 et SCL = 1) le bus est alors libre.

La figure 4.21 illustre une mise en réseau de trois composants sur le bus I²C.

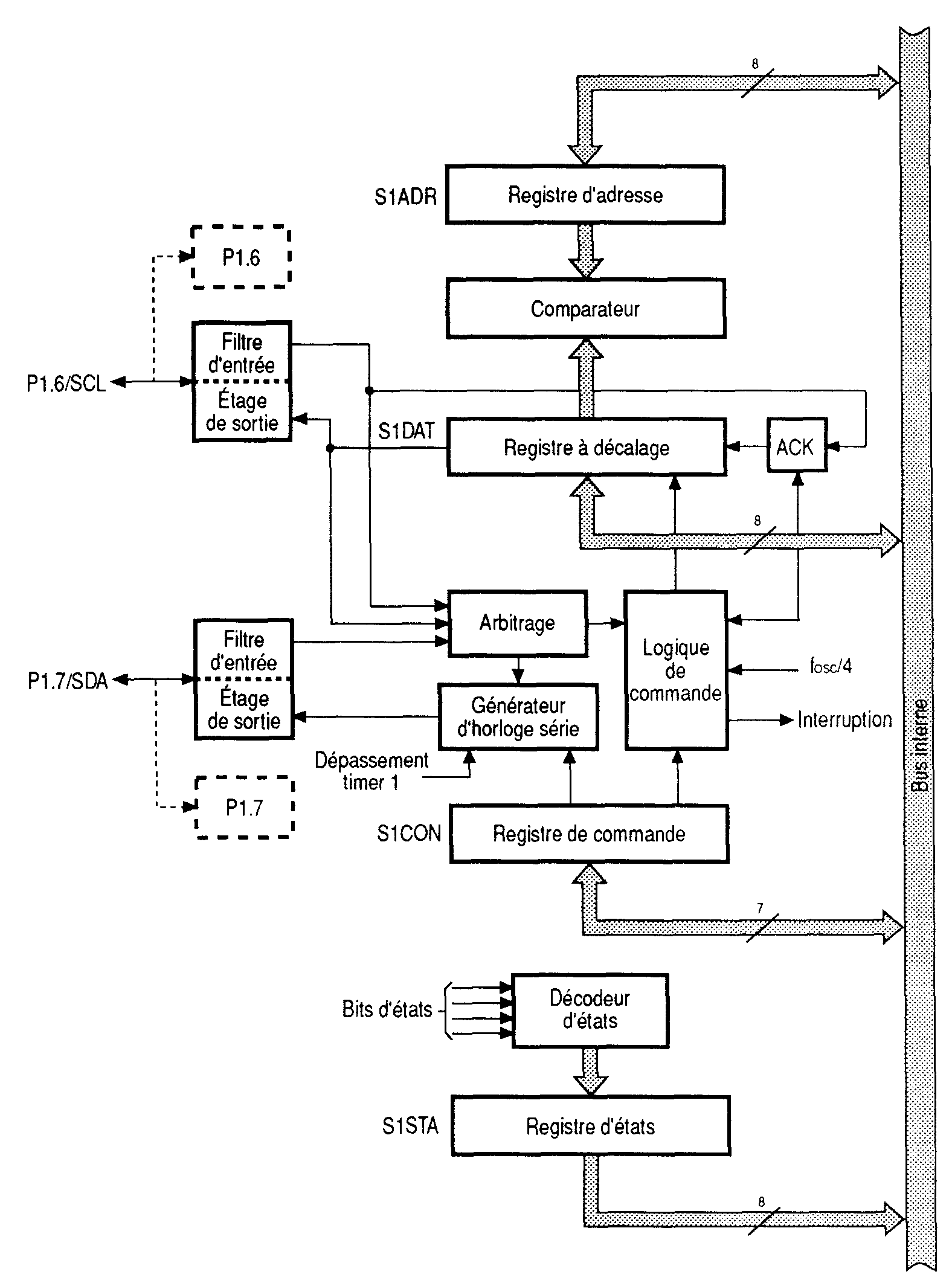

Dans les PCB 8xC552, l'interface I²C est baptisée SIO1, l'appellation SIO1 étant réservée au port série de type UART commun à tous les 8051. Le schéma-bloc dg la figure 4.22 résume l'organisation fonctionnelle de l'interface I²C.

Les deux broches correspondantes à SDA et SCL (P1.7 et P1.6) sont à drain ouvert, sans diode de protection. Il sera donc nécessaire de prévoir une résistance de rappel sur chacune de ces lignes (résistances Rp de la figure 4.21). Cette disposition permet de couper éventuellement l'alimentation d'un composant sans pour autant perturber le fonctionnement des autres composants placés sur le bus.

Ces deux broches sont aussi équipées d'un filtre numérique d'entrée, afin d'éliminer d'éventuels parasites et d'assurer une bonne interprétation des niveaux logiques présents sur le bus. Ainsi, toute tension inférieure à 1.5 V est interprétée comme un 0 logique, et toute tension supérieure à 3 V est interprétée comme un 1.

Par division interne de la fréquence de l'horloge principal du microcontrôleur (fosc), ou à partir de la périodicité de dépassement du TIMER l, un signal de rapport cyclique de 50 % permet de cadencer le débit d'émission ou de réception lorsque l'interface SIO1 est en mode MAITRE. La fréquence du débit est programmable par positionnement des 3 bits CR2, CR1 et CR0 du registre S1CON.

Le tableau 4.23 résume la suite des fréquences ainsi réalisables.

(1) : ce débit dépasse les spécifications I²C.

(2) : débit définit par la formule 96 x (256 - Timer 2).

Quatre registres à fonction spéciale permettent une gestion complète de l'interface. Il s'agit de :

Ce registre est adressable au niveau du bit et assure le contrôle de l'interface SIO1.

Le bit ENS1 permet de valider le fonctionnement de l'interface I²C. Si ENS1 est laissé à 0, les broches SDA et SCL (ou plus exactement, dans ce cas, P1.6 et P1.7) sont mises à un état de haute impédance et peuvent être utilisées comme des lignes d'entrée/sortie. Dans ce cas, il faudra prévoir de doter ces lignes de résistances de rappel au +5 V comme pour le port P0.

Lorsque ENS1 est mis à 1, l'interface I²C est activée.

Le bit STA permet de valider le début d'un échange de données. Si STA est mis à 1, l'interface entre dans le mode MAITRE et vérifie que le bus est libre et dans l'affirmative génère une condition de START. Dans le cas contraire, la logique d'arbitrage provoque l'attente d'une condition de STOP sur le bus. Après une demi-période d'horloge la condition de START est mise en place. Si STA est positionné à 1, alors que l'interface est déjà maître du bus, on génère alors une condition de RE-START. Si STA = 0 la condition de START ne peut pas être générée et le composant est considéré comme étant en mode esclave.

En positionnant le bit STO à l, l'interface I²C en mode maître fixe électriquement sur le bus une condition de STOP. Dès que cette condition est présente sur SDA et SCL, le bit STO est remis automatiquement à 0.

Dans le cas où les bits STA et STO sont simultanément à 1, c'est une condition de STOP qui est d'abord générée suivie d'une condition START.

Si le bit AA est positionné à l, un acquittement (niveau bas sur la ligne SDA) est retourné pendant la neuvième période d'horloge de SCL quand :

- l'adresse donnée au composant en tant qu'esclave est reçue ;

- un appel général est reçu (et bit GC de S1ADR = 1) ;

- un octet de donnée est reçu en mode récepteur maître ;

- un octet est reçu en mode esclave récepteur.

Si le bit AA est laissé à 0, un non-acquittement (niveau haut sur la ligne SDA) est retourné pendant la neuvième période d'horloge SCL quand:

- un octet de donnée est reçu alors que l'interface est en mode maître récepteur ;

- un octet de donnée est reçu alors que l'interface est en mode esclave récepteur.

Le bit SI est l'indicateur d'interruption qui peut provoquer une requête si l'état des bits EA et ES1 l'autorise. SI est positionné par l'un des 26 comptes-rendus pouvant survenir lors d'un échange de données. En réalité, seulement 25 de ces 26 comptes-rendus provoquent la mise à 1 de SI car le vingt sixième (registre S1STA = F8h) indique que rien de significatif ne s'est produit. La demande d'interruption s'accompagne de la mise en place dans le registre S1STA d'un code caractérisant le compte-rendu.

S1CON : Adresse directe D8h adressable au niveau du bit.

ENS1 : Autorisation de fonctionnement du port I²C si ENS1=1.

STA : (STArt) Validation de départ de l'échange I²C.

STO : (STOp) Indicateur d'arrêt.

SI : Indicateur d'interruption.

AA : (Assert Acknowledge). Si AA=1 un acquittement est renvoyé durant la neuvième période d'horloge de SCL.

Si AA=O un non-acquittement est renvoyé durant la neuvième période d'horloge de SCL.

CR0 : Définition du débit d'échange sur le bus I²C. Ces trois

CR1 bits permettent de fixer la fréquence de l'horloge SCL

CR2 à condition que le microcontrôleur soit en mode maître.

Ce registre n'est utile qu'en mode esclave. II est destiné à définir l'adresse du composant. Un composant en mode maître doit désigner par son adresse le composant esclave avec lequel il désire établir l'échange. Pour placer un composant en mode esclave il faut initialiser les registres S1ADR et S1CON de la façon suivante :

adresse de l'esclave

Si GC est mis à 1, le composant peut aussi répondre à un appel général (adresse 00).

Lorsque GC est à 0, le composant ignore un appel général et ne répond que pour son

adresse personnelle.

ENS1 doit être placé à 1 pour valider l'ensemble SIO1. Le bit AA est mis à l pour que le composant accuse réception de la donnée et les bits STA, STO doivent être mis à 0 car un esclave ne doit pas envoyer de condition de départ, ni de condition d'arrêt.

Ce registre rend compte du déroulement de l'échange. Lorsqu'un échange s'est produit, un code est placé dans ce registre. Une étude détaillée fait apparaître 26 cas différents pouvant être signalés pour les quatre situations suivantes :

Le code est placé dans les 5 bits de poids fort du registre S1STA alors que les trois bits de poids faible sont toujours maintenus à 0. Les valeurs placées dans ce registre sont donc espacées de 8 unités. Cette particularité a été prévue pour utiliser les valeurs de ce registre comme une suite d'adresses correspondant à une suite de programmes de huit octets assurant chacun le traitement d'un des 26 comptes rendus.

code compte-rendu

Le constructeur préconise l'exploitation suivante :

Lorsque l'indicateur SI est mis à 1 et que l'interruption de l'interface SIO1 est autorisée, le compteur programme se branchera à l'adresse 002Bh (adresse du vecteur d'interruption pour SIO1). A cette adresse on place le programme suivant :

S1: PUSH PSW ; sauvegarde des indicateurs programme

PUSH S1STA ; EMPILER LE CODE DE L'INCIDENT

PUSH H_ADR ; empiler le poids fort de l'adresse

RET

L'instruction RET provoque un saut, non pas vers l'adresse de retour normal, mais à l'adresse calculée à partir des valeurs de H_ADR et de S1STA. H_ADR représente la valeur des huit bits de poids fort de la zone de mémoire programme où sont implantés les programmes assurant le traitement des 26 cas à traiter. Chacun de ces programmes commence à une adresse dont les huit bits de poids faible sont déterminés par le contenu de S1STA.

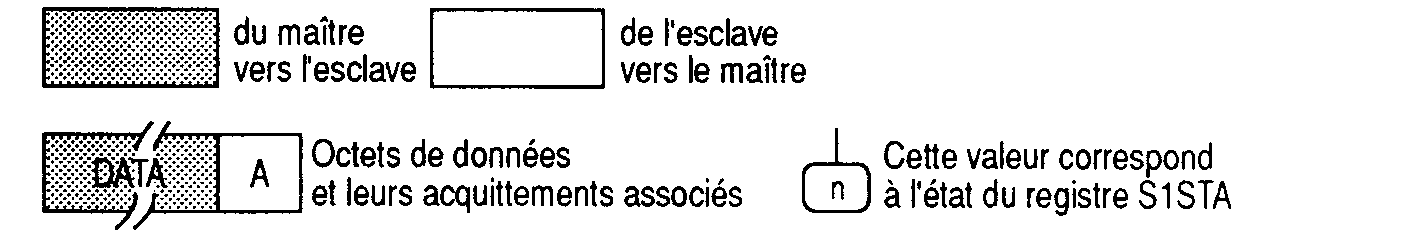

La figure 4.25 illustre un des modes de fonctionnement de l'interface I²C. II s'agit d'une transmission en mode maître. Quant aux tableaux 4.26 à 4.30, ils résument les codes des comptes-rendus et leurs significations.

S : Condition de START

SLA : Adresse de l'esclave (7 bits)

R : bit de lecture (1 logique)

W : bit pour écriture (0 logique)

A : bit d'acquittement (0 logique dans SDA)

A : bit de non acquittement (1 logique) (A + une flèche au dessus)

DATA : donnée de 8 bits

P : condition de STOP
